Projeto portuário completo válvula de porta de aço fundido
| Tipo de pagamento: | T/T,L/C |
|---|---|
| Incoterm: | FOB |
| Quantidade de pedido mínimo: | 1 Piece/Pieces |
| Tempo de entrega: | 30 dias |
Additional Info
Pacote: caso de madeira
produtividade: 8000pc/Year
marca: SUNGO
transporte: Ocean,Land,Air
Lugar de origem: China
Habilidade da fonte: 8000
Descrição do produto
1 )Descrição do produto
Válvula de porta especial
Além da válvulas comuns, SUNGO empresa também faz a válvula criogênica, válvula Jacketed, Bellow selado válvula, válvula de porta de haste de extensão para aplicação subterrânea, válvula de porta plana, etc
Atuação
Caixa de roda ou a engrenagem mão é normalmente usada para acionamento de válvula de portão. Roda chain e atuador elétrico podem ser também utilizado para acruation de válvula de portão se sendo solicitado pelo cliente.
Nota: ASME B 16.5 (para NPS≤24); MSS SP-44(for NPS>24)
2) Características do produto:
1. escolha do sólido, flex ou dividir projeto Cunha
2. projeto de estar volta
3. virada forjada T-chefe haste design
4. OS & Y construção
5. anéis de assento renováveis..--selo soldada
6. projeto de passagem plena
7. guias de cunha de comprimento total
8. roda de mão de impacto opcional
9. opcional alongam o tronco
3) Desempenho & dimensões
Critérios padrão: ASME/ANSI/API
Classificação de pressão: Classe 150 300 600 classe classe 900 1500 classe 2500 classe 10 K 20K
Tamanho da válvula: 2 polegadas, 2,5 polegadas, 4 polegadas, 6 polegadas 8 polegadas 10 polegadas 12 polegadas 14 polegadas 16 polegadas 18 polegadas 20 polegadas polegadas 24 28 polegadas polegadas 30 32 polegadas 36 polegadas polegadas 40 42 polegadas 48 polegadas de 3 polegadas
Atuador : Lidar com engrenagem
Conexão: Butt solda Flange RF Flange RTJ
4) Materiais componentes
Material do corpo: A216 WCB A351 CF8 A351-CF8M
Gaxeta: grafite, grafite 316 + grafite 304 + ferro macio
Anel do assento: A105 + stellite A105 + 13Cr A351 CF8 A351-CF8M
Portal: A216 WCB A351 CF8 A216 WCB + 13Cr + stellite A351 CF8M
Haste: A182 F6a A182 F316 A182-F304
Da embalagem: grafite
Glândula: A182 F316 A182 F304 A182-F6a
Bonnet: A351 CF8M A351 CF8 A216 WCB
Avaliação da pressão-temperatura : ASME B 16.34-2004
Válvula de porta especial
Além da válvulas comuns, SUNGO empresa também faz a válvula criogênica, válvula Jacketed, Bellow selado válvula, válvula de porta de haste de extensão para aplicação subterrânea, válvula de porta plana, etc
Atuação
Caixa de roda ou a engrenagem mão é normalmente usada para acionamento de válvula de portão. Roda chain e atuador elétrico podem ser também utilizado para acruation de válvula de portão se sendo solicitado pelo cliente.
Nota: ASME B 16.5 (para NPS≤24); MSS SP-44(for NPS>24)
2) Características do produto:
1. escolha do sólido, flex ou dividir projeto Cunha
2. projeto de estar volta
3. virada forjada T-chefe haste design
4. OS & Y construção
5. anéis de assento renováveis..--selo soldada
6. projeto de passagem plena
7. guias de cunha de comprimento total
8. roda de mão de impacto opcional
9. opcional alongam o tronco
3) Desempenho & dimensões
Critérios padrão: ASME/ANSI/API
Classificação de pressão: Classe 150 300 600 classe classe 900 1500 classe 2500 classe 10 K 20K
Tamanho da válvula: 2 polegadas, 2,5 polegadas, 4 polegadas, 6 polegadas 8 polegadas 10 polegadas 12 polegadas 14 polegadas 16 polegadas 18 polegadas 20 polegadas polegadas 24 28 polegadas polegadas 30 32 polegadas 36 polegadas polegadas 40 42 polegadas 48 polegadas de 3 polegadas
Atuador : Lidar com engrenagem
Conexão: Butt solda Flange RF Flange RTJ
Material do corpo: A216 WCB A351 CF8 A351-CF8M
Gaxeta: grafite, grafite 316 + grafite 304 + ferro macio
Anel do assento: A105 + stellite A105 + 13Cr A351 CF8 A351-CF8M
Portal: A216 WCB A351 CF8 A216 WCB + 13Cr + stellite A351 CF8M
Haste: A182 F6a A182 F316 A182-F304
Da embalagem: grafite
Glândula: A182 F316 A182 F304 A182-F6a
Bonnet: A351 CF8M A351 CF8 A216 WCB
5) Normas aplicadas
Padrão de design : API600 API6D ISO10434
Conexão padrão: API 605 ASME B 16,25-2007 ASME B 16.47A ASME B 16.47B ASME B 16.5 MSS SP-44 Teste padrão : API 598 API6D API600
Cara a cara : ASME B 16.10Avaliação da pressão-temperatura : ASME B 16.34-2004
Grupo de Produto : Válvula de porta > Válvula de aço fundido

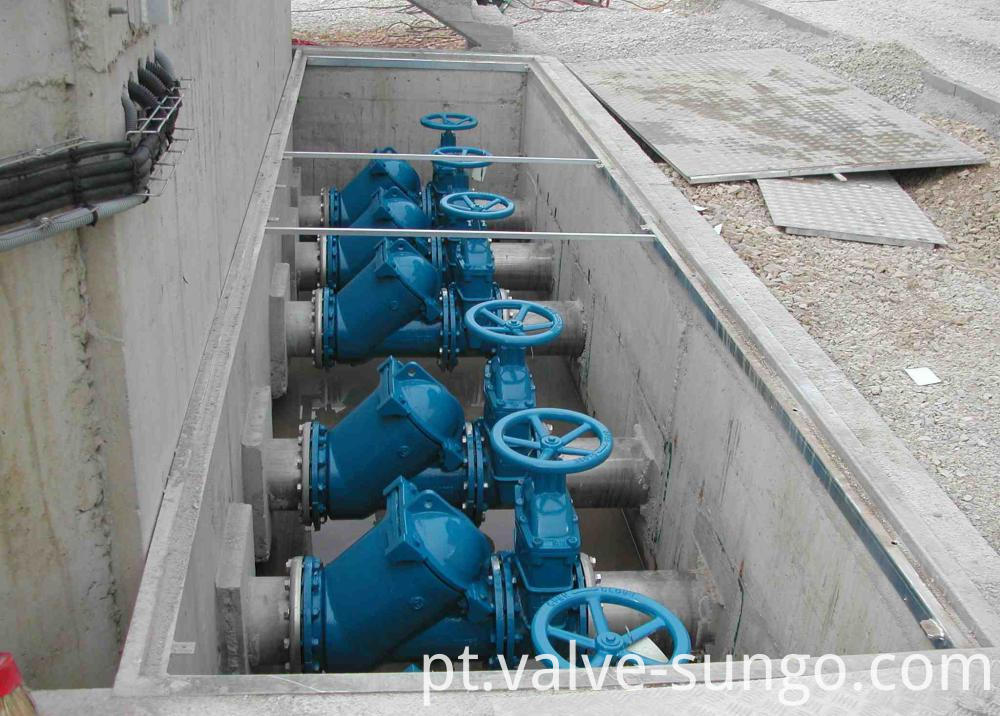

imagem de Produto
